Vhodné pre radiátor Cummins Generator

Vhodné pre radiátor Cummins Generator Výrobcovia

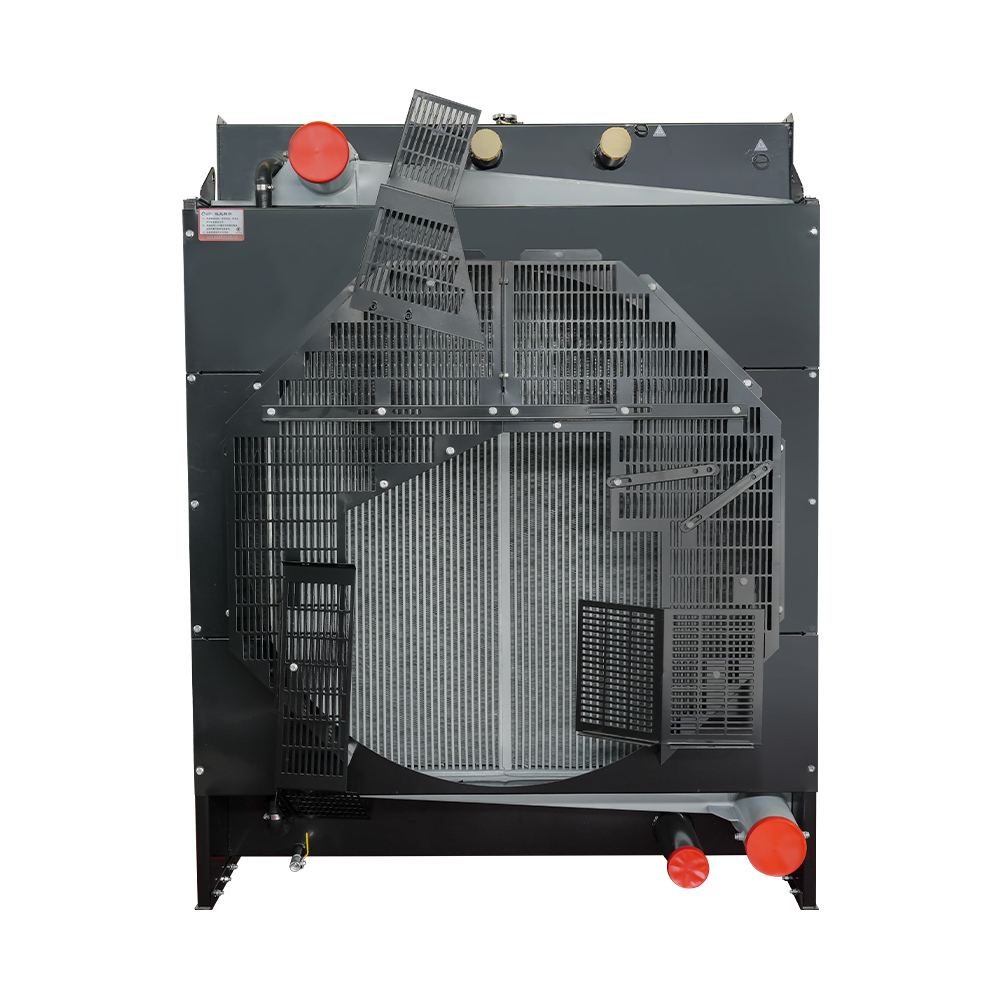

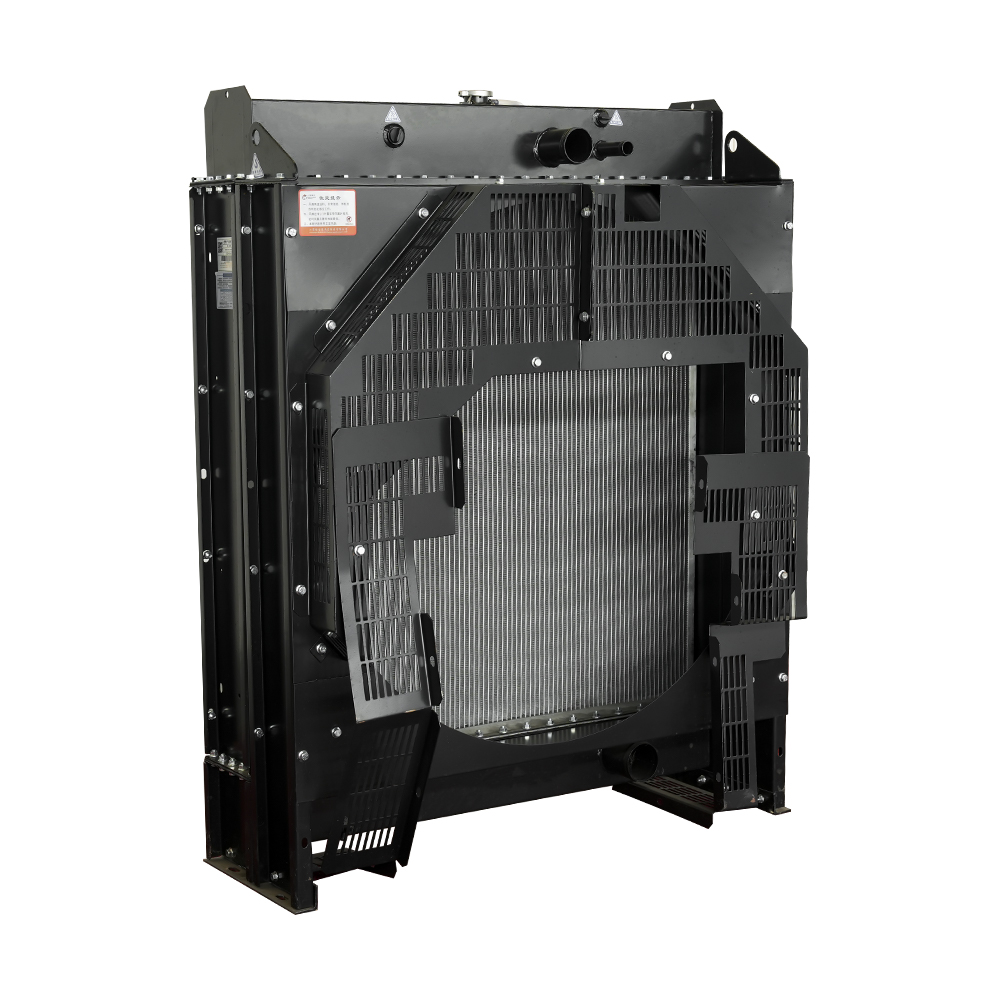

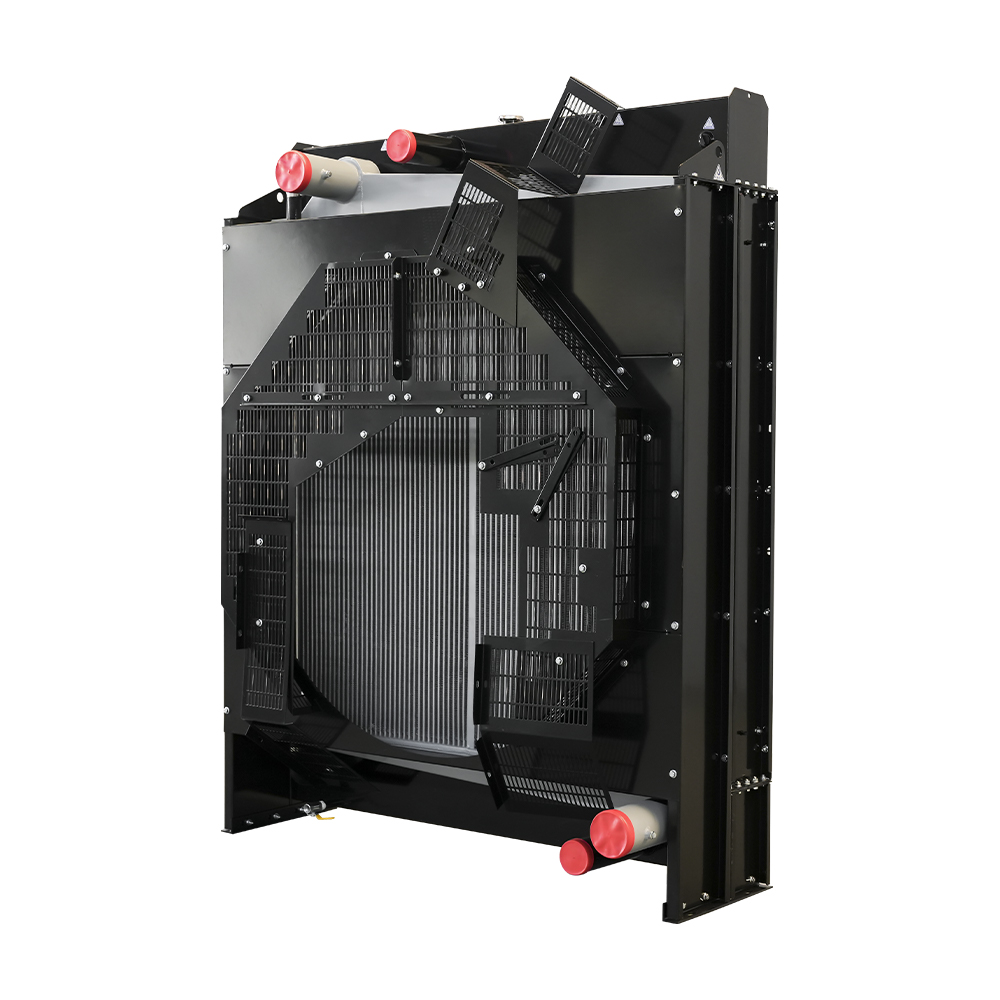

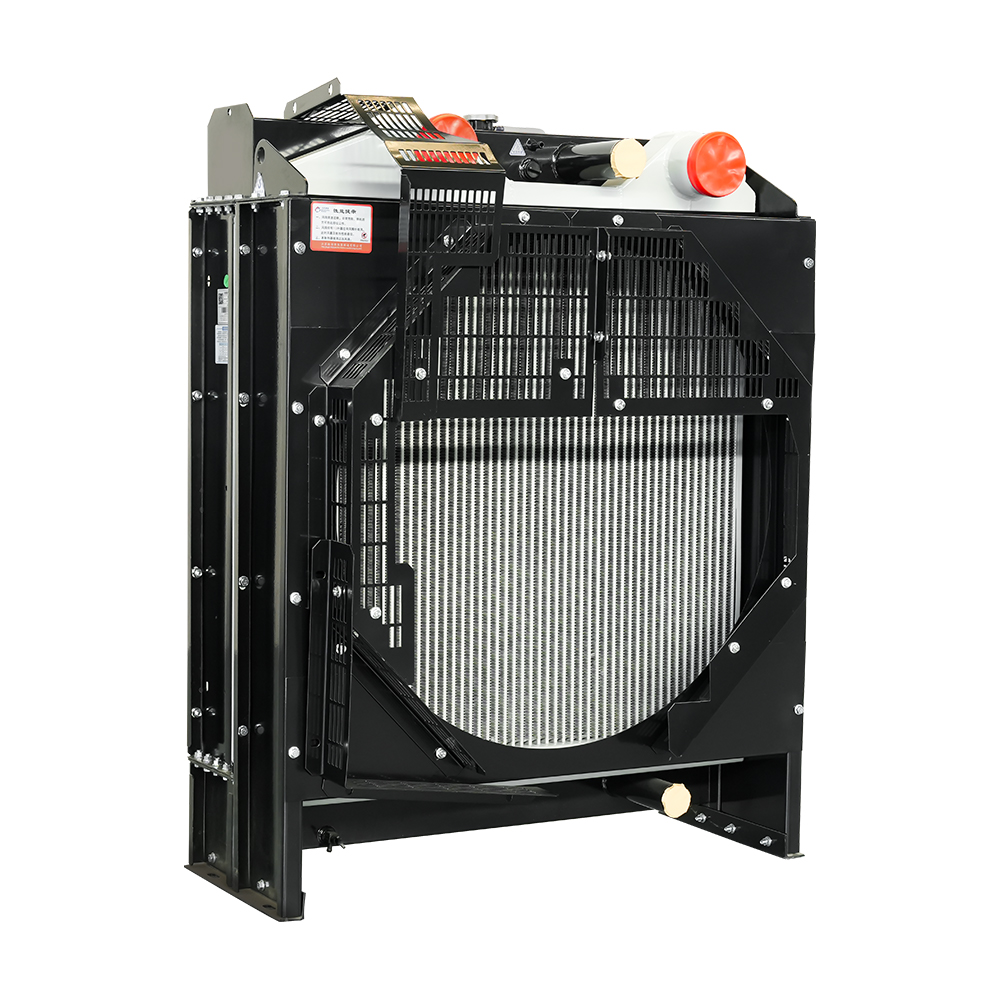

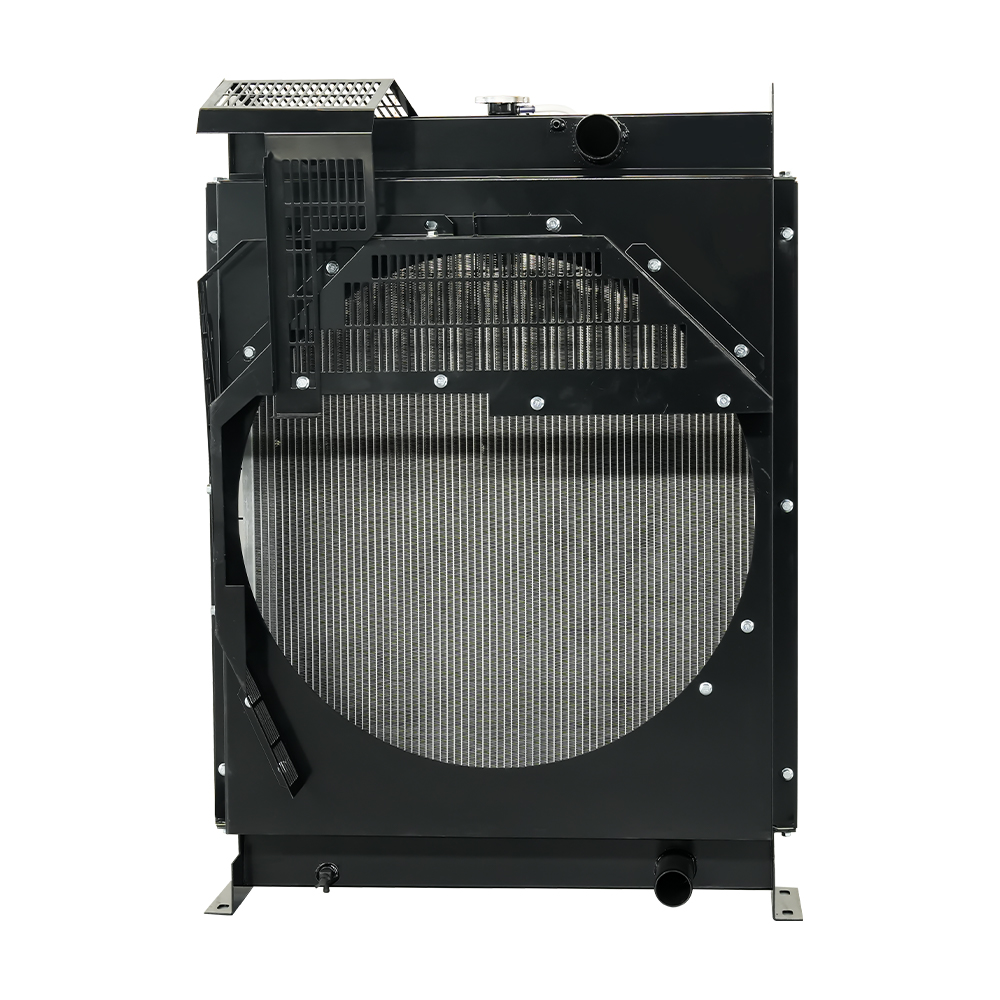

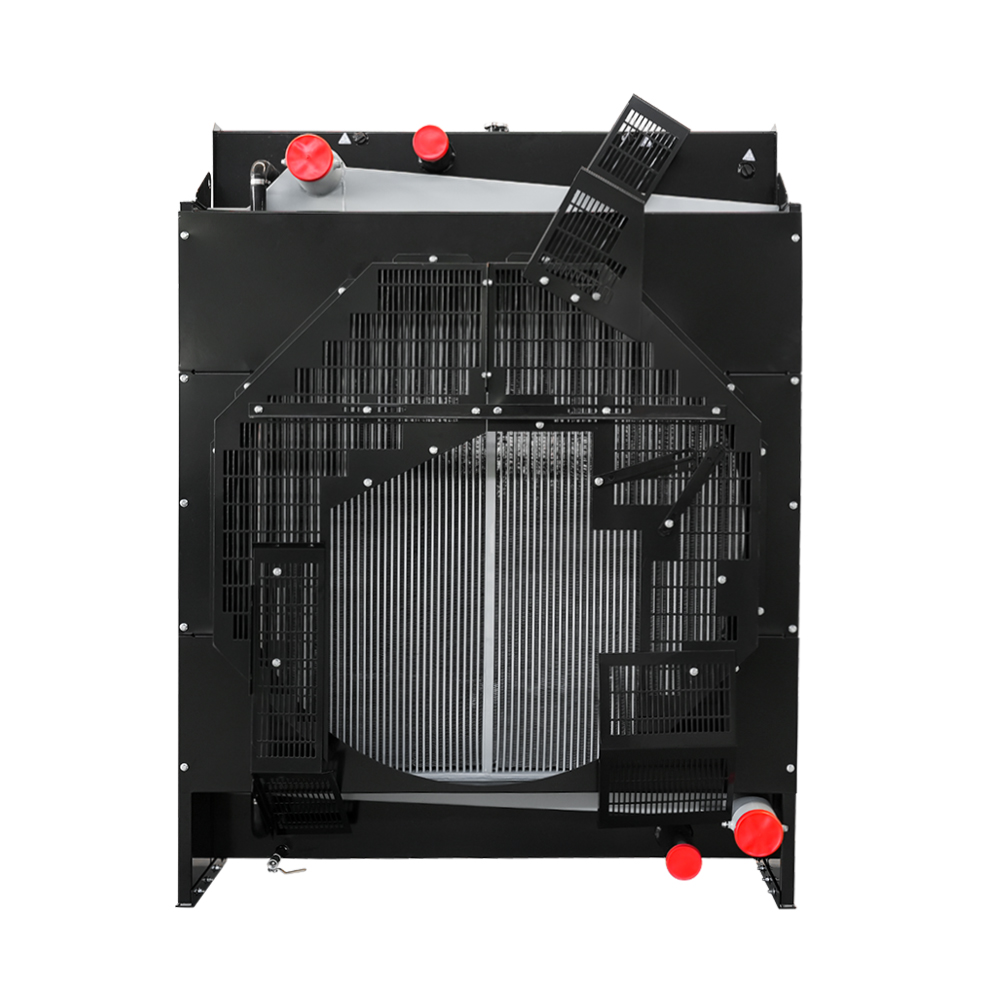

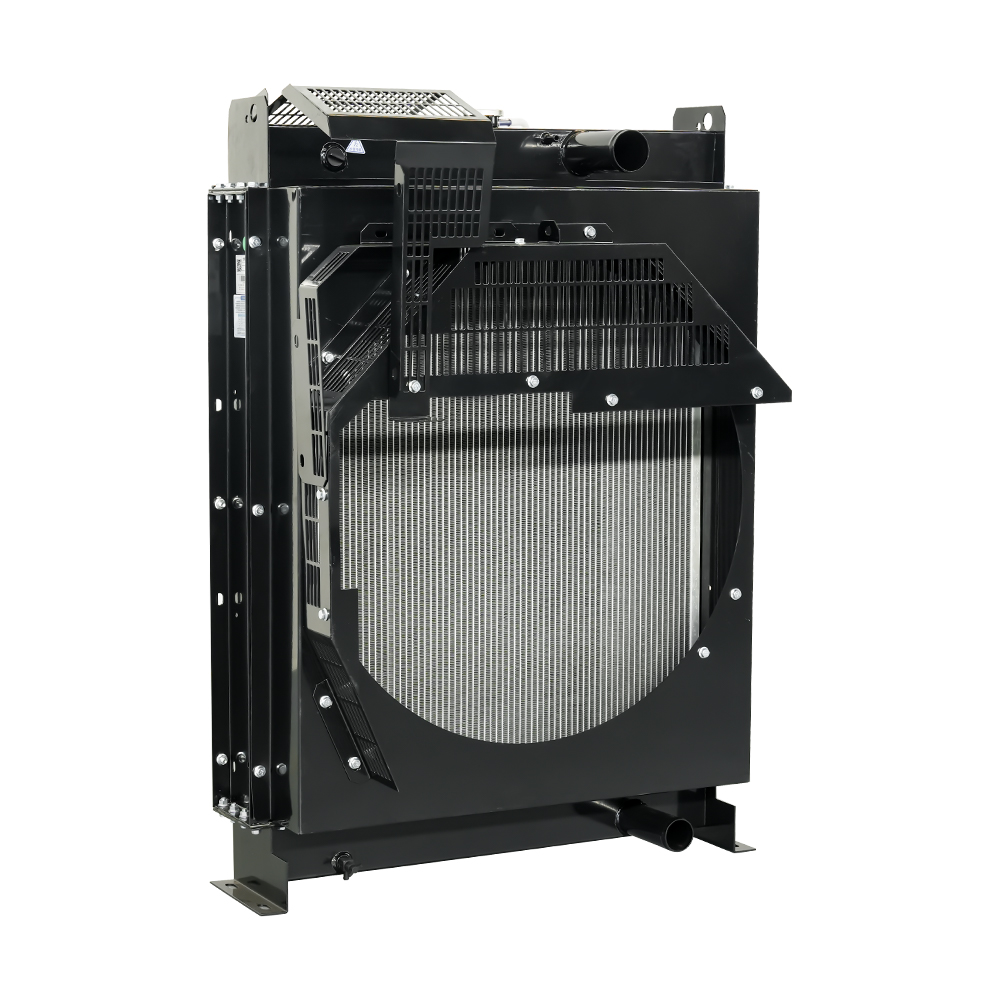

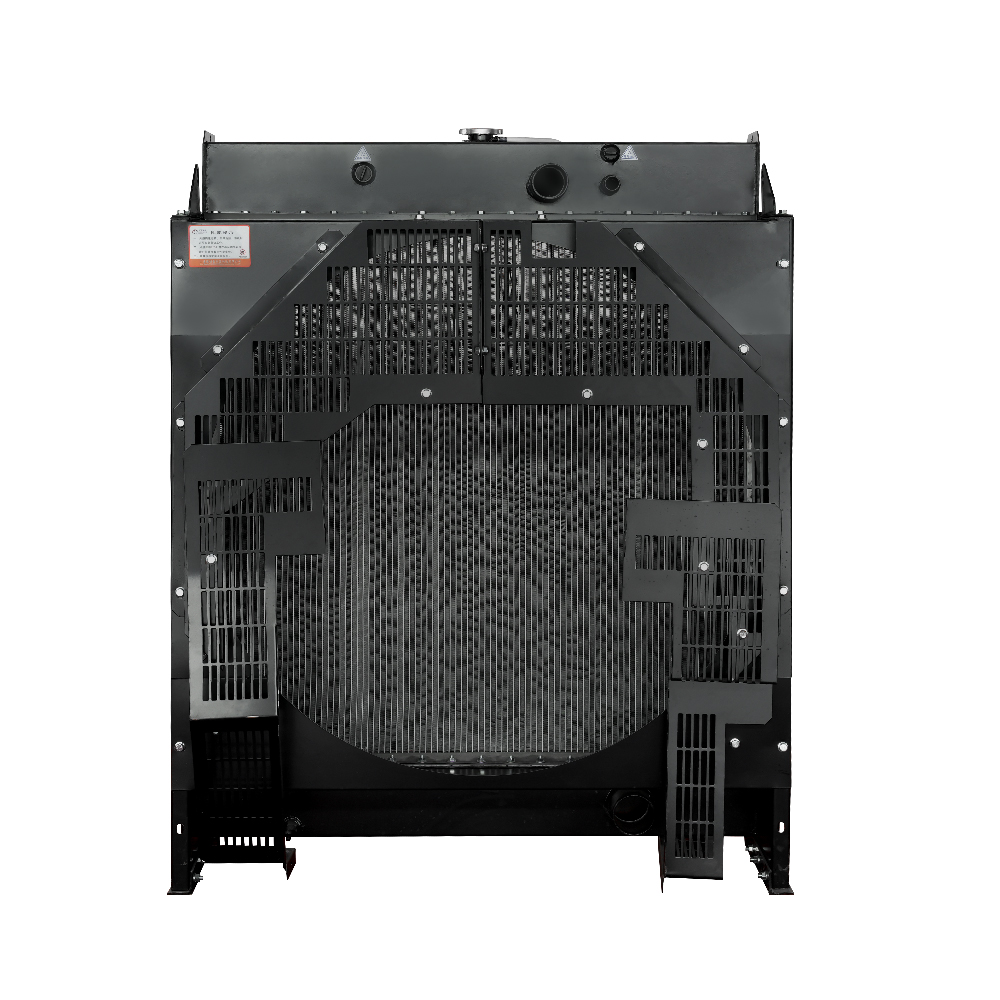

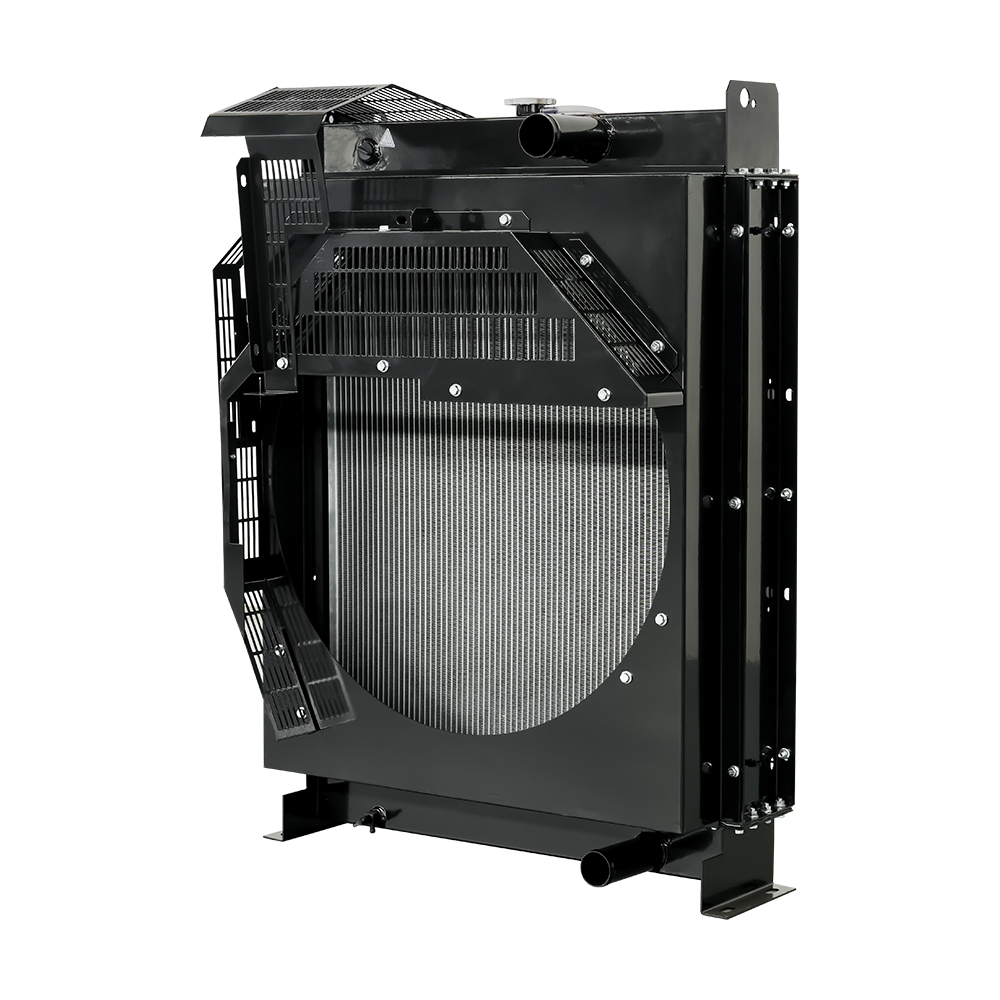

Chladič generátora Cummins je vysokovýkonný chladiaci systém navrhnutý pre dieselové generátorové súpravy Cummins pracujúce v priemyselných, komerčných, námorných a núdzových pohotovostných aplikáciách. Ponúkame radiátory s hliníkovým aj medeným jadrom, čo umožňuje zákazníkom vybrať si ideálne riešenie pre ich špecifické chladenie, životnosť a rozpočtové požiadavky.

Nie Model Inštalačné rozmery
Priemer* Výška stredu 		Rozmery radiátora
Výška * Šírka * Hrúbka 		Voda
Kapacita
(L) 		Teplo
Rozptyľovanie
Oblasť
(M²)
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560 * 459 mm 932 * 766 * 457 * 345 mm 12.4 18.3
3 4BTA3.9-G13 Predná cesta 650*1026*225mm 15.6 26.9
4 4BTA-D Motorový pohon 972*766*582MM 13.5 31.7
5 6BTA Φ640 * 489 mm 992 * 766 * 515 * 440 mm 13.2 19.9
6 6BTAA Φ645 * 489 mm 992 * 816 * 589 * 450 mm 16.1 21.4
7 6BTAA-D Motorový pohon 1175*1006*744 mm 27.5 32.7
8 6BTA-D Motorový pohon 1095*906*677mm 24.5 32.7
9 6CTA Φ690 * 559 mm 1153*800*405*370 mm 17.1 31.9
10 6CTAA φ810*622 mm 1215*956*629mm 31 38.6
11 6CTAA8.3-G9-D Motorový pohon 1395*1056*744 mm 32.4 74.9
12 6CTA-D Motorový pohon 1095*906*677mm 25.8 45.8
13 6LTAA Φ792 * 621 mm 1215*956*559*379 mm 31 38.6
14 6LTAA9.5-G1 Φ850 * 691 mm 1395*1056*639*434 mm 32.4 74.9
15 6LTAA9.5-G1-D Motorový pohon 1395*1056*744 mm 34 93.3
16 6ZTAA13-G3 φ1000*676mm 1341*1110*418mm 21.1 67.9
17 6ZTAA13-G4 Φ1040 * 793 mm 1665*1256*545*380 mm 48.3 150.8
18 6ZTAA13-G4-D Motorový pohon 1575*1286*1135 mm 48.4 152
19 F2,8-G3 φ520 * 400 mm 788 * 626 * 239 mm 8.8 17.8
20 HC2627-G-D Motorový pohon 1845*1577*715mm 60.1 138.8
21 K50N-G10-D Motorový pohon 2674*2619*1414mm 306.7 464.5
22 KTA19-G4 Φ1100 * 774 mm 1573*1256*737*464 mm 42 57.3
23 KTA19-G8 Φ1100 * 774 mm 1590*1255*736*465mm 45.4 99.3
24 KTA19-P750 Φ1100 * 774 mm 1590*1256*737mm 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578 mm 104.3 138.8
26 KTA38-G(G2) Φ1360 * 991 mm 1975*1756*672*422 mm 84.7 129.5
27 KTA38-G2A Φ1556 * 991 mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556 * 991 mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556 * 991 mm 2075*1756*672572 mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686 mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114 mm 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734 mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662 mm 100 220.1
34 KTA50-G3-D Štyri motory 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556 * 1110 mm 2240*2115*894*840mm 238.1 284.3
36 KTA50-G8-D Motorový pohon 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630 * 1030 mm 2144*2215*1159 mm 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640mm 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540 mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422 mm 81.8 122.6
41 KTAA19-P818 φ1150*861mm 1820*1406*806*405mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511 mm 103.2 316.5
43 MTAAII-G3 Φ910 * 650 mm 1324*1106*624*529 mm 39.4 69.5
44 MTAII-G2A Φ900 * 625 mm 1280*1006*606*441 mm 31.1 35.8
45 N855-DM- Φ950 * 761 mm 1635*1106*797*577 mm 65.1 78.8
46 NTA855-G1 Φ850 * 650 mm 1299*1006*586*336 mm 30 36.1
47 NTA855-G1A Φ900 * 656 mm 1299*1006*586*336 mm 30 36.1
48 NTA855-G2A Φ900 * 656 mm 1300*1006*586431 mm 30 36.1
49 NTA855-G4 Φ900 * 650 mm 1299*1006*586*431 mm 30.9 45.1
50 NTA855-P500 Φ950 * 656 mm 1285*1056*586*336 mm 36.2 64.6
51 NTAA855-G7 Φ950 * 650 mm 1324*1106*614*529 mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716 mm 1475*1156*1090 mm 41.3 103.6
54 QSB7-G5 Φ900 * 646 mm 1340*1036*779*680 mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577 mm 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577 mm 67.5 145.1
57 QSK23-G3 φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920mm 140.8 425.4
59 QSK60-G23-P Φ2020 * 1390 mm 2714*2619*1192 mm 306.7 464.5
60 QSK60-G4-P Φ2020 * 1390 mm 2714*2619*1205mm 306.7 464.5
61 QSK60-G8-P Φ2020 * 1390 mm 2714*2619*1205mm 315.5 570.7
62 QSL8.9-G4 φ800*691 mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900 * 646 mm 1340*1190*630mm 40.2 88.7
64 QSMII-G2 Φ944 * 686 mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D φ930*649 mm 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 φ944 * 686 mm 1375*1106*624*404mm 43.7 90.1
67 QSMII-G6 φ944 * 686 mm 1375*1106*624*404mm 45.4 110.7
68 QSNT-G3 Φ945 * 656 mm 1320*1106*614*404mm 39.4 69.5
69 QSNT-G4X Φ945 * 656 mm 1515*1256*625*415mm 53 139.8
70 QST30-G4 φ1570*1070mm 2144*1919*974*684 mm 166.9 203
71 QSX15-G8 φ1155*866 mm 1645*1426*700*505mm 61.1 115.3
72 QSZ13-G2 Φ1040 * 793 mm 1665*1255*610*505mm 46.9 129.5
73 QSZ13-G3 φ1040*793 mm 1665*1256*610*380 mm 44.6 106.5
74 QSZ13-G310 φ1150*811mm 1665*1276*680*450mm 46.9 129.5
75 QSZ13-G7 φ1150*811mm 1665*1276*680*450mm 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460 * 961 mm 1925*1706*812 mm 72 175.3
78 WS---1000KW-000211000YZ Výmenník tepla Výmenník tepla Výmenník tepla Výmenník tepla
79 WS---100KW--000211000 Motorový pohon 1447*1414*1081 mm Kupované jadro Kupované jadro
80 WS---180KW-6CTA8.3-002035 Horizontálna nádrž na vodu 1159*2120*1300 mm 40.2 Kupované jadro
81 WS---610KW-KTA19-G8A-0002 Horizontálna nádrž na vodu 1510*2442*1910mm Horizontálna nádrž na vodu Kupované jadro
82 WS---K50N-G10-000211000 Motorový pohon 2120*3706*2055mm Kupované jadro Kupované jadro
83 WS---KT38-GA-000211000 Horizontálna nádrž na vodu 1510*2445*2065mm Horizontálna nádrž na vodu Horizontálna nádrž na vodu
84 WS---KTA38-G5-000211000YZ Horizontálna nádrž na vodu 1515*3460*2065mm Kupované jadro Kupované jadro
85 WS---KTA50-G16A-000211000 Horizontálna nádrž na vodu 1588*5670*2186mm Kupované jadro Kupované jadro
86 WS---KTA50-G3-01031100JZX Horizontálna nádrž na vodu 1490*3613*2056mm Kupované jadro Kupované jadro
87 GK---KTA19-P600-002120100 Plášťový a rúrkový výmenník 510*820*355mm 16 5.2
88 GK---KTA38-P830-00222100 Plášťový a rúrkový výmenník 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 Plášťový a rúrkový výmenník 570 * 605 * 365 mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523 * 309 mm 1790*1730*580mm 111 15
91 HBJ---1090KW-KTA38-G9-211 741 * 462 mm 1790*1500*580mm 95 15
92 HBJ---1100KW-QSK38-G5-211 875 * 480 mm 2110*2010*500mm Výmenník tepla Výmenník tepla
93 HBJ---1300KW-KTA50-G3-011 Výmenník tepla 1790*1750*580mm Výmenník tepla Výmenník tepla
94 HBJ---150KW-6CTA-00010000 Výmenník tepla 1200*970*530mm Výmenník tepla Výmenník tepla
95 HBJ---2000KW-QSK60-G8-211 Výmenník tepla 2110*2010*642mm 136 Kupované jadro
96 HBJ---200KW-NTA855-G2A-00 Výmenník tepla 1110*850*480mm Výmenník tepla Výmenník tepla
97 HBJ---400KW-KTA19-G8-0001 Výmenník tepla 1500*1340*5351 mm Výmenník tepla Výmenník tepla
98 HBJ---400KW-KTA19-P600-00 Výmenník tepla 1500*1340*535mm Výmenník tepla Výmenník tepla
99 HBJ---400KW-KTA19-P680-00 Výmenník tepla 1500*1340*535mm Výmenník tepla Výmenník tepla
100 HBJ---610KW-KTA19-G8A-000 Výmenník tepla 1540*1200*624mm Výmenník tepla Výmenník tepla
101 HBJ---KT38-GA-211011000 Výmenník tepla 1790*1500*580mm Výmenník tepla Výmenník tepla
102 HBJ---KTA38-G5-21101100 Výmenník tepla 1790*1500*580mm 95 15
103 HBJ---KTA38-G9E-211011000 730 * 525 mm 1860*1830*675mm 163 15㎡
104 HBJ---KTA50-G16A-21101100 Výmenník tepla 1860*1830*745mm Výmenník tepla Výmenník tepla
105 HBJ---KTA50-G7E-211011000 730 * 525 mm 1860*1830*748 mm 171 26.3
106 HBJ---KTA50-GS8-211011000 Výmenník tepla 1860*1830*675mm Výmenník tepla Výmenník tepla
107 HGK---1000KW-KTA38-G5-100 Výmenník tepla 1850*1750*600mm Výmenník tepla Výmenník tepla
108 HGPBJ---450KW-QSX15-G8-10 Výmenník tepla 1600*1200*635mm Výmenník tepla Výmenník tepla
109 HGPBJ---6LTAA8.9-10004000 Φ1 * 1 mm 1550*1070*5351mm 70 15
110 HGPBJ---KTAA19-P673-10004 Výmenník tepla 1710*1480*555mm Výmenník tepla Výmenník tepla
111 HGPBJ---KTAA19-P818-10004 326 * 590 mm 1710*1480*555mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 Výmenník tepla 1500*1200*500mm Výmenník tepla Výmenník tepla
113 HGPBJ---QSNT-G3-100040100 414 * 416 mm 1681*1480*545mm 89 4
114 HGPGK---180KW-6BTAA-01130 Výmenník tepla 1354*1000*475mm Výmenník tepla Výmenník tepla
115 HSKBJ---300KW-QSL8.9-2010 Výmenník tepla 1640*1200*560mm Výmenník tepla Výmenník tepla
116 HSKBJ---500KW-QSX15-G8-20 Výmenník tepla 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
O Weichuang

Od našich začiatkov vo výrobe generátorových súprav a radiátorov v roku 2003 sme rozšírili naše podnikanie do viac ako 30 krajín s pracovnou silou viac ako 250 zamestnancov. Ako etablovaný podnik v oblasti výskumu a vývoja a výroby radiátorov pre generátorové súpravy, OEM Vhodné pre radiátor Cummins Generator Výrobcovia a Vhodné pre radiátor Cummins Generator Dodávatelia, prevádzkuje dve štandardizované výrobné základne s rozlohou viac ako 60 000 metrov štvorcových. S technickým tímom viac ako 50 kľúčových inžinierov sme vybudovali komplexný priemyselný systém zahŕňajúci výskum a vývoj, výrobu a testovanie, s ročnou výrobnou kapacitou 150 000 kusov/súprav. Ako Vhodné pre radiátor Cummins Generator Továreň, profesionálne pokročilé zariadenia na výrobu plechových radiátorov zabezpečujú kvalitu výrobkov, vysokú efektivitu a dodaciu záruku.

Spätná väzba

Novinky a informácie

Radiátory generátora Cummins: Úplné pokrytie série

Vyrábame a dodávame precízne skonštruované radiátory pre všetky hlavné série motorov s agregátom Cummins — od kompaktných jednotiek radu B po platformy QSK triedy megawattov. Každý chladič je navrhnutý tak, aby zodpovedal špecifickému profilu odvodu tepla, konfigurácii chladiaceho okruhu a požiadavkám na inštaláciu cieľového modelu motora. Nižšie je uvedený prehľad jednotlivých sérií, ktorý vám pomôže identifikovať správne riešenie chladenia.

Séria B a séria C — 17 až 275 kVA

Séria B (4BT, 4BTA, 6BTA, 6BTAA) a séria C (6CTA, 6CTAA) patria medzi najrozšírenejšie motory Cummins v komerčných agregátoch. Typicky sa používajú radiátory série B konfigurácie ventilátora namontovaného na motore a poháňaného remeňom s hliníkovými alebo medeno-mosadznými jadrami. Motory radu C zavádzajú turbodúchadlom preplňované dochladzovanie, ktoré vyžaduje chladiče integrované sekcie chladiča plniaceho vzduchu (CAC). alebo samostatné jadro dochladzovača.

Kľúčové faktory výberu pre tento rad zahŕňajú kompatibilitu priemeru ventilátora, veľkosť pripojenia hornej a spodnej nádrže a či je inštalácia otvorená alebo krytá. Motorom poháňané (vzdialené) varianty sú dostupné pre vnútorné alebo kontajnerové nasadenie, kde musí byť prúdenie vzduchu oddelené od motorového priestoru.

Kryté modely: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 a varianty s motorovým pohonom.

Séria F a séria Z — Kompaktné a modulárne platformy

Séria F (F2.8) je navrhnutá pre ľahké aplikácie a aplikácie na prenájom generátorov, kde kompaktné rozmery a rýchle nasadenie sú priority. Jeho radiátorový balík je rozmerovo obmedzený, takže presné dimenzovanie jadra a lícovanie plášťa sú kritické, aby sa predišlo recirkulačným stratám.

Motory série Z (6ZTAA13) poháňajú 400–550 kVA agregáty a vyznačujú sa vyšším odvodom tepla, ktoré si vyžaduje veľkoformátové jadrá radiátorov s predĺženou hĺbkou rebier . K dispozícii sú konfigurácie poháňané ventilátorom aj motorom. Napríklad chladič s motorovým pohonom 6ZTAA13-G4-D má obal s rozmermi 1575×1286×1135 mm a Plocha na odvod tepla 152 m² .

Kryté modely: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Séria L — 6LTAA9,5 (275–400 kVA)

Séria motorov 6LTAA9.5 je vybavená turbodúchadlom a dochladzovanou konfiguráciou, ktorá produkuje a požiadavka dvojokruhového chladenia : vodné chladenie plášťa a samostatný nízkoteplotný okruh plniaceho vzduchu. Radiátory pre túto sériu musia poskytovať dostatočnú jadrovú plochu pre oba okruhy bez prekročenia obmedzení montážnej obálky.

Ventilátorom poháňaný radiátor 6LTAA9.5-G1 dosahuje plochu rozptylu tepla 74,9 m² , zatiaľ čo verzia s motorovým pohonom to rozširuje na 93,3 m² — vhodné pre inštalácie s vysokým prostredím alebo so zníženou nadmorskou výškou.

Kryté modely: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Séria N — NTA855 a NTAA855 (350 – 500 kVA)

Motory radu N (NTA855, NTAA855) sú osvedčenými ťahúňmi s dlhým zdvihom a značným prietokom chladiacej kvapaliny. Ich radiátory sa vyznačujú tým veľké priemery ventilátorov (Φ850–Φ950 mm) a vysoká kapacita vody (30–65 l) , nevyhnutný pre stabilnú tepelnú reguláciu pri nepretržitej prevádzke hlavného výkonu.

Pre aplikácie vyžadujúce vzdialenú inštaláciu – ako sú kontajnerové agregáty alebo generátorové miestnosti – sú k dispozícii motoricky poháňané konfigurácie horizontálnej vodnej nádrže (typ WS), ktoré umožňujú umiestniť radiátor až do desiatok metrov od motora. Dimenzovanie potrubia a statická výška musia byť starostlivo vypočítané aby zostali v rámci tlakovej kapacity čerpadla chladiacej kvapaliny motora.

Kryté modely: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Séria KTA19 — 400–700 kVA

Motory KTA19 a KTAA19 sú vysokovýkonné preplňované dochladzované jednotky s výrazné tepelné zaťaženie medzichladiča vyžadujúce špecializované riadenie. Radiátory poháňané ventilátorom v tejto sérii využívajú priemery ventilátorov až do Φ1150 mm a dosahujú oblasti rozptylu tepla od 57,3 m² (KTA19-G4) až 212,4 m² (KTAA19-G5) , v závislosti od variantu.

Pre aplikácie s hlavným výkonom čerpadiel (KTA19-P600 až P840), diaľkové a horizontálne radiátorové zostavy s vodnou nádržou poskytujú flexibilitu inštalácie pri zachovaní plnej tepelnej kapacity. Pre chladiace systémy s uzavretým okruhom sú k dispozícii aj možnosti výmenníka tepla (plášť a rúrka).

Kryté modely: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, plus varianty vzdialeného typu WS a HBJ.

Séria KTA38 — 800–1400 kVA

Séria KTA38 predstavuje jednu z najnáročnejších tepelných výziev Cummins v rozsahu submegawattov. Celkové odmietnutie tepla pri plnom zaťažení sa môže priblížiť 800-1000 kW vyžadujúce zostavy chladiča s priemerom ventilátora do Φ1556 mm a oblasťami rozptylu tepla dosahujúcimi 233,9 m² (KTA38-G9) .

Na sklade sú konfigurácie poháňané ventilátorom aj motorom. Pre dátové centrá, ťažobné miesta a ropné a plynárenské zariadenia, kde sú agregáty inštalované v interiéri, diaľkové horizontálne radiátory so zásobníkom vody (typ WS) a doskové výmenníky tepla (typ HBJ) poskytujú tepelnú kapacitu potrebnú s flexibilným vzdialeným umiestnením – až po niekoľkometrové oddelenie od motora.

Kryté modely: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, plus varianty diaľkového ovládača WS a HBJ a výmenníka tepla.

Séria QSK — 1000 kW až 4500 kW

Platforma QSK (QSK19, QSK23, QSK50, QSK60) poháňa kritické vysokokapacitné generátorové sústavy v nemocniciach, dátových centrách, ťažobných závodoch a offshore platformách. V tomto meradle celkový odvod tepla môže presiahnuť 2–4 MW na jednotku , vďaka čomu je návrh chladiaceho systému inžinierskym cvičením na úrovni projektu.

Chladiče pre motory QSK sú najväčšie v našom portfóliu Cummins. Napríklad radiátor QSK60-G8-P sa vyznačuje a obálka 2714 × 2619 × 1205 mm, objem vody 315,5 l a plocha pre odvod tepla 570,7 m² — čo z neho robí jeden z tepelne najnáročnejších jednojednotkových radiátorov v aplikáciách generátorov. K dispozícii sú štvormotorové konfigurácie pohonu pre maximálny prietok vzduchu a spoľahlivosť.

Kryté modely: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Séria QSB / QSL / QSX / QSZ — platforma QS (30 – 900 kVA)

Platforma QS (Quantum System) pokrýva široké spektrum výkonu prostredníctvom elektronicky riadených motorov, ktoré sú v súlade s emisiami. Ich integrované systémy palivového a tepelného manažmentu často vedú k vyššie teploty plniaceho vzduchu a presnejšie požiadavky na teplotu chladiacej kvapaliny v porovnaní s mechanickými predchodcami.

  • QSB7-G5: Priemer ventilátora Φ900 mm, plocha na odvod tepla 73 m² — vhodné pre agregáty triedy 200 kVA.
  • QSL8.9-G4 / QSL9-G7: Platforma strednej triedy L9; možnosti poháňané ventilátorom aj motorom s plochou rozptylu 78,8 – 88,7 m².
  • QSX15-G8: Vysokovýkonná platforma X15; Plocha rozptylu 115,3 m², priemer ventilátora Φ1155 mm.
  • QSZ13-G2/G3/G7/G310: platforma Z13 s výkonom 450–600 kVA; plocha rozptylu tepla 106,5–129,5 m².

Všetky chladiče radu QS sú navrhnuté so špecifikáciami jadra rebier optimalizovanými pre motor certifikované limity teploty chladiacej kvapaliny , zabezpečujúce súlad bez zníženia výkonu pri menovitých okolitých podmienkach.

Séria VTA — Konfigurácia V s vysokým výstupom (500–1200 kVA)

Architektúra V-bloku motora VTA28 vytvára špecifické požiadavky na distribúciu chladiacej kvapaliny. Radiátory musia dodať symetrický prietok cez obe rady valcov aby sa zabránilo tepelnej nerovnováhe. Radiátory VTA28-G5 a VTA28-G6 sa vyznačujú priemerom ventilátora Φ1260 – Φ1460 mm a plochou rozptylu tepla 175,3 m² s hlbokými jadrami na zvládnutie kombinovaného tepelného zaťaženia chladiča vody a oleja, ktoré je charakteristické pre veľké V-motory.

Kryté modely: VTA28-G5, VTA28-G6.

Séria MTA — Marine Cooling Solutions

Námorné generátorové sústavy založené na motoroch MTA (Marine Turbocharged Aftercooled) pracujú v prostrediach, kde sú tradičné vzduchom chladené chladiče nepraktické. Naše radiátory MTA sú navrhnuté ako plášťové vodné výmenníky tepla chladené okruhmi morskej vody alebo surovej vody. Materiálové možnosti zahŕňajú zväzky rúrok z cupronickel pre odolnosť voči slanej vode a titánové prvky pre agresívne pobrežné prostredie.

Správny prietok morskej vody a veľkosť sitka sú nevyhnutné na udržanie čistých povrchov prenášajúcich teplo. Všetky konštrukcie výmenníkov tepla MTA vyhovujú požiadavkám na termostatické ventily zabraňujú mokrému stohovaniu a kondenzácii počas prevádzky s nízkym zaťažením.

Kryté modely: MTAII-G2A, MTAAII-G3.

Séria QSNT — Zemný plyn a dvojpalivové platformy

Plynové generátory Cummins na platforme QSNT vykazujú a rozdielny tepelný profil spaľovania v porovnaní s dieselovými náprotivkami, ktoré zvyčajne bežia pri vyšších teplotách plniaceho vzduchu. Radiátory QSNT obsahujú nízkoteplotné dochladzovacie sekcie na potlačenie klepania pri zachovaní výkonu naprieč rôznym zložením paliva.

Jednotky QSNT-G3 a QSNT-G4X pokrývajú priemery ventilátorov až do Φ945 mm s plochou rozptylu tepla 69,5–139,8 m². Varianty vzdialeného doskového výmenníka tepla (HGPBJ) sú dostupné pre inštalácie, kde musí byť radiátor odpojený od krytu generátora.

Kryté modely: Typ diaľkového ovládača QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ.

Ako vybrať správny radiátor Cummins

Na potvrdenie správnej špecifikácie radiátora pre váš projekt sú potrebné nasledujúce informácie:

  1. Model motora a číslo modelu agregátu (napr. KTA19-G8, QSX15-G8) — toto určuje údaje o odvode tepla jadra a rozmery pripojenia.
  2. Typ inštalácie — otvorený šmyk, zakrytý prístreškom, kontajnerové alebo vzdialené umiestnenie – určuje, či sa použije konfigurácia poháňaná ventilátorom alebo motorom.
  3. Teplota okolia a nadmorská výška — oba faktory ovplyvňujú výkon radiátora a môžu vyžadovať kompenzáciu zníženia výkonu prostredníctvom väčšej plochy jadra alebo dodatočného výkonu ventilátora.
  4. Pracovný cyklus — hlavný výkon, nepretržitý, núdzový pohotovostný režim – ovplyvňuje tepelnú rezervu požadovanú v návrhu.
  5. Špeciálne požiadavky na prostredie — vystavenie pobrežnej/slanej vode, púštne vysoké teploty alebo morské pobrežie – určuje špecifikácie materiálu a povrchovej úpravy.

Náš technický tím môže porovnať váš model motora s našou úplnou produkčnou databázou a odporučiť optimálnu konfiguráciu chladiča. Vlastné rozmery, neštandardné pripojenia a požiadavky na výmenu OEM všetky sú v rámci nášho štandardného rozsahu služieb.
